主要用途

橋式吸砂機主要用于城鎮污水處理廠或自來水廠曝氣沉砂池的砂水處理，將沉降在底部的砂粒、煤渣等較大顆粒和污水混合液提升至池旁排砂槽內；根據用戶要求，可增設撇油、撇渣裝置。

結構原理

該設備采用移動橋式、泵吸式，當吸砂機不工作時，即停在進水端；當吸砂機工作時，行車在電氣控制的指令下，當順水流行駛時，先放下撇渣板，刮集浮渣并撇向池端鋼制撇渣槽內；反向行駛時，撇渣耙提升，離開液面以防浮渣逆行；池底砂水由吸砂泵通過吸管將其排入池邊集砂槽內，再由此通過管道而流入砂水分離器內，進行下一步處理，依此作往返工作運動，從而達到吸砂、排砂、撇渣的目的。

性能特點

1、往復式吸砂、撇渣，效率高，結構簡單；

2、采用渦流式低揚程潛水泵吸砂，不需要引水操作、無堵塞、耐磨損，安全可靠；

3、單向撇渣，池面較潔凈；

4、沉砂經曝氣環流，砂粒上的有機物已洗凈，排出砂粒無臭味； 5、設備操作簡便，可直接就地/遠程控制設備的運行。

注意事項

雙槽橋式吸砂機采用雙槽橋式吸砂機，吸砂機在沉砂池頂面上沿軌道來回行走，設備上與橋架相連的的吸砂泵將池底砂水混合物吸出并提升至一定的高度，通過連接軟管和出砂管將砂水混合物送入排砂槽內流到砂水分離器進行分離）。

吸砂機為自驅動行車式，適用于通過格柵后的污水的除砂。吸砂機行車安裝于沿沉砂池長邊運行的輪式軌道上，以保持行車的對直。行車由電機驅動，電機的電源通過一安裝在適當位置的移動電纜供電裝置供給。

A．橋式吸砂機無故障工作時間應不少于 30000 小時，使用壽命不少于 15 年。

B．橋式吸砂機型式為桁車式，行車沿矩形沉砂池走道往返行駛于整個池長，實行雙向吸砂。

C．吸砂機能長期連續往返或間歇運行或長期停用后再運行，行駛速度不超過 20mm/s（1.2m/min）。

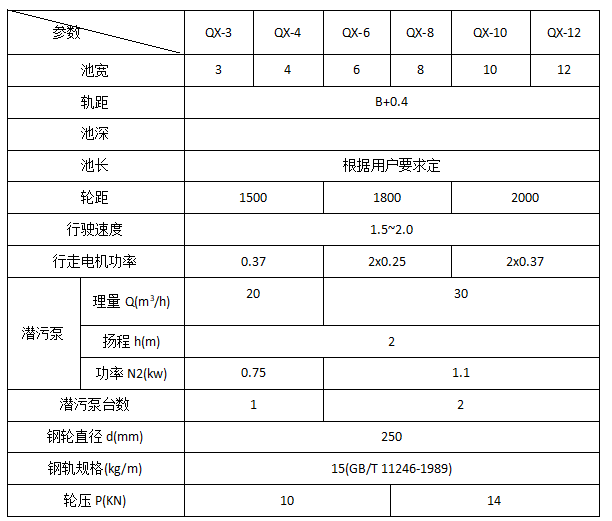

技術參數
