主要用途

廣泛應用于工廠企業、城市污水處理部門、環境監測系統的污水排放總量控制、生活用水及給排水等明渠流量的計量;也可應用于農業水利灌溉、河流流量和液位的計量。

結構原理

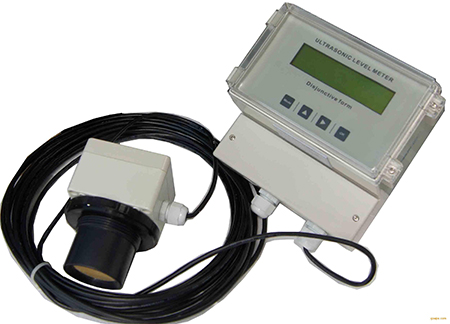

　　利用超聲波傳感技術、實現與被測介質非接觸測量。

　　超聲波變送器帶溫度補償功能，使測量數據不受環境溫度的影響。

　　超聲波變送器采用4-20mA輸出電流到積算儀，因而傳輸距離遠(可達1000米)、不易受現場噪音干擾。

　　采用高性能微電子控制技術，測量精度(液位分辨率可達1mm)和可靠性高。

　　具有液位、瞬時流量和累計流量的多種顯示模式，可以顯示當天的動態流量圖。

　　高可靠性的數據存儲設計，確保在較為惡劣環境下，數據永不丟失。

　　操作特別簡單，儀器內部儲存了多種堰槽類型供用戶選擇，無須輸入相關參數。使用前只要在功能菜單中選擇好堰槽類型，零水位校準即可。

　　采用LCD液晶顯示，友好和簡易的顯示界面使人一目了然。

　　帶有光電隔離的RS232/485通訊接口及4-20mA輸出，特別應用于環境監測和總量控制，并可實現遠程數據傳輸。

技術參數

　　測量范圍：1~10000L/S(由配用的量水堰槽規格決定)

　　超聲波變送器***大測距為1.3m

　　變送器盲區：0.30m

　　流量測量誤差：MPE±5%

　　液位測量誤差：MPE±3mm

　　液位分辨率：1mm

　　被測介質溫度：0~ 40℃

　　輸出信號：帶有光電隔離的RS232/RS485 模擬4~20mA

　　變送器信號傳送距離：<1000m

　　電 源：AC 200~240V 50±1HZ

使用須知

明渠流量計直接測量的物理量是液位。在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位-流量關系反算出流量.普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系。這種對應關系主要取決于量水堰槽的構造尺寸，

　　儀表工作時，超聲波感器固定安裝在被測量液面上方。探頭向水面發射脈沖超聲波。聲波通過空氣到達液面，聲波被液面反射成為反射波，探頭接收反射波稱為回波。探頭下邊的校正棒也產生反射被探頭接收稱為校正波。儀表根據發射波與回波、發射波與校正波之間的時差，求出探頭到液面的距離。在與探頭到水位零液位的距離L減，即求出液位高度H。

　　安裝在量水堰槽水位觀測點位置上，測量流經量水堰槽的水位。在儀器安裝時，把相應量水堰槽的水位流量關系以數表形式經由按鍵裝入儀表內存儲器。儀表的微處理機由測出的水位，用查表法求出對應的流量值。數表中兩相鄰數值之間的數，用線性插值法求出。

（技術參數型號說明介紹及圖片僅供參考，*終以簽約及實物為準）
